產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
正文
JM23莫來石磚

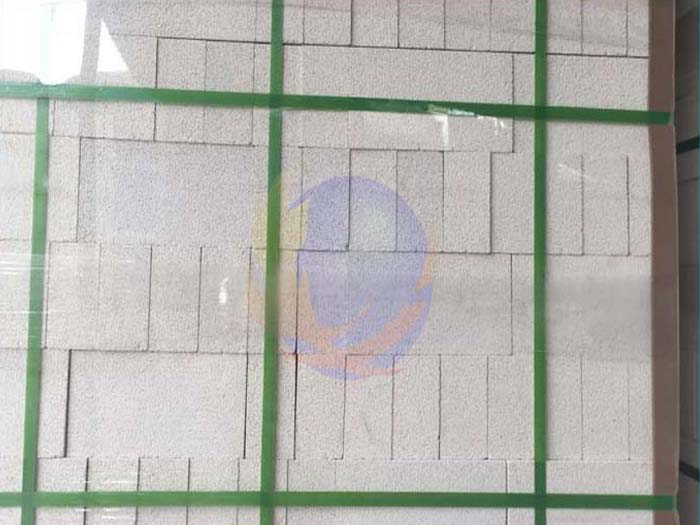

發(fā)布時(shí)間：2017/7/13 10:33:17 點(diǎn)擊率： 來源:admin 作者：榮盛耐材JM23莫來石磚屬于輕質(zhì)莫來石磚，一般氧化鋁含量在65%～75%之間。是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質(zhì)耐火材料。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。
莫來石磚主要很據(jù)密度不同分為莫來石輕質(zhì)磚和剛玉莫來石磚; 輕質(zhì)莫來石磚根據(jù)牌號分為JM23、JM26、JM28、JM30，根據(jù)使用溫度不同主要分為：1350莫來石磚、1450莫來石磚、1550莫來石磚等。輕質(zhì)莫來石磚的性能及其應(yīng)用：耐火度較高，可達(dá)1790℃以上。
JM23莫來石磚參考理化指標(biāo)如下所示：
項(xiàng)目 | 指標(biāo) | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強(qiáng)度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導(dǎo)熱系數(shù) W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
燒結(jié)莫來石磚的生產(chǎn)工藝與高鋁磚的生產(chǎn)工藝相同。它主要以合成莫來石熟料為顆粒料;而細(xì)粉有時(shí)也使用合成的莫來石熟料，或者采用由白剛玉、石英粉以及黏土等配制而成的與英來石組成相當(dāng)?shù)幕旌戏哿稀㈩w粒料和細(xì)粉按比例配合，常用配比為：顆粒料45%~55%，細(xì)粉(<0.088mm)55%~45%。均勻混合后，高壓成形。其中原料的純度、原料的細(xì)度和煅燒溫度是影響磚生成的極其重要的工藝因素。
鄭州榮盛耐材有限公司生產(chǎn)銷售耐火材料多年，多年的經(jīng)驗(yàn)使得我們更加專業(yè)，如果您對JM23莫來石磚有需求或是疑問，歡迎來電咨詢榮盛耐材有限公司，我公司將會為您提供高質(zhì)量的耐火材料和貼心的服務(wù)。
在線咨詢(7*24)
電話咨詢
