聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com

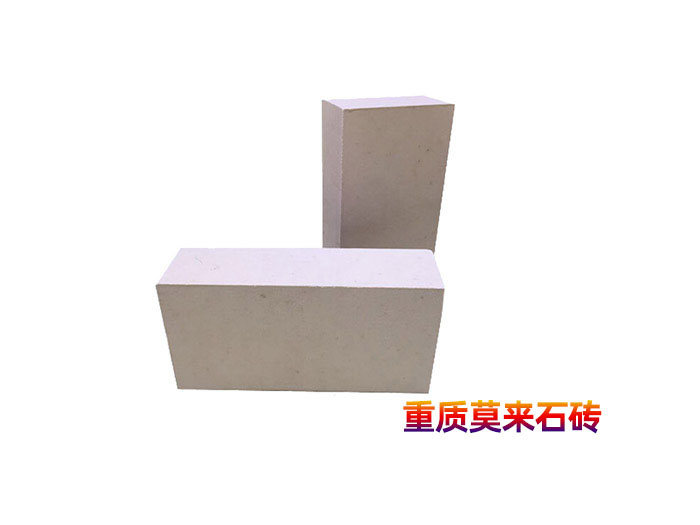

莫來石磚
發布時間：2014/3/12 15:44:33 點擊率： 來源:admin 作者：榮盛耐材
以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。
莫來石特點：耐火度較高，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度高�？篃嵴鹦粤己�。有燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結窯、石油裂解系統死角爐襯等。
莫來石相關理化指標：
項目 | 指標 | |||
SM65 | SM70 | SM75 | SM80 | |
Al2O3 % | ≥64 | ≥68 | ≥74 | ≥78 |
Fe2O3 % | ≤1.2 | ≤1.2 | ≤0.8 | ≤0.6 |
顯氣孔率 % | ≤18 | ≤18 | ≤18 | ≤17 |
體積密度 g/cm3 | ≥2.45 | ≥2.50 | ≥2.60 | ≥2.75 |
常溫耐壓強度 MPa | ≥55 | ≥60 | ≥65 | ≥70 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1560 | ≥1580 | ≥1650 | ≥1700 |
加熱永久線變化 % 1500℃×2h | -0.4~+0.1 | -0.3~+0.1 | -0.2~+0.1 | |
推薦新聞
在線咨詢(7*24)
電話咨詢
